SPI（Serial Peripheral Interface，串行外设接口）是一种高速、全双工、同步的通信总线，用于在单个主设备和多个从设备之间交换数据。它是一种流行的通信协议，常用于微控制器和各种外围设备之间的数据传输。
工作原理

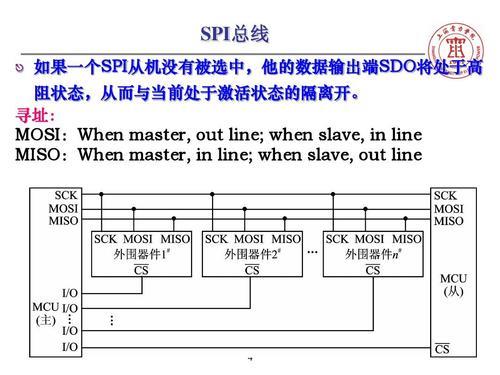

SPI总线使用四根线进行通信：
- SCLK（串行时钟）：主设备提供时钟信号，用于同步数据传输。
- MOSI（主设备输出、从设备输入）：主设备向从设备发送数据。
- MISO（主设备输入、从设备输出）：从设备向主设备发送数据。
- SS（片选）：主设备使用此信号选择要通信的从设备。
在SPI通信中，数据以位为单位进行传输。每个时钟周期，主设备发送一个数据位，从设备接收一个数据位。数据传输的顺序是最低有效位（LSB）先行。
通信流程
- 主设备通过拉低SS信号选择要通信的从设备。
- 主设备在SCLK的上升沿或下降沿（取决于CPOL和CPHA配置）将数据发送到MOSI线上。
- 从设备在SCLK的上升沿或下降沿（取决于CPOL和CPHA配置）将数据从MISO线上发送到主设备。
- 主设备释放SS信号，通信结束。
应用
SPI通信总线常用于以下应用：
- 微控制器和外围设备之间的数据传输：例如，SPI常用于连接微控制器和EEPROM、闪存、AD/DA转换器、传感器和LCD等外围设备。
- 多主设备通信：一些SPI器件支持多主设备配置，允许多个主设备共享同一总线。
- 嵌入式系统中的通信：SPI总线简单易用，非常适合嵌入式系统中的通信。
优点
- 简单易用：SPI总线使用四根线，协议简单易懂，易于实现。
- 高速：SPI总线可以支持高达数兆位的传输速率。
- 全双工：SPI总线支持主设备和从设备同时发送和接收数据。
- 灵活：SPI总线支持多主设备配置，并可用于菊花链拓扑结构。
缺点
- 没有地址寻址：SPI总线没有地址寻址机制，因此每个从设备必须有一个唯一的SS信号。
- 没有错误检测：SPI总线没有内置的错误检测机制，因此需要额外的错误检测机制来确保数据传输的可靠性。
- 距离限制：SPI总线通常用于短距离通信，因为长距离传输会受到电缆寄生参数的影响。
SPI通信总线是一种简单、快速、灵活的通信总线，常用于微控制器和各种外围设备之间的数据传输。它是一种流行的通信协议，具有广泛的应用。
